Capítulo 3. Anatomía, artefactos y percepción

Detrás del diafragma aparece «tejido hepático» dentro del tórax. El operador considera una consolidación basal y estima iniciar antibióticos. Al inclinar el transductor unos grados, la imagen se desvanece: era un espejo del hígado sobre una interfaz aire-diafragma. Ninguna estructura desapareció; desapareció la ilusión.

Este capítulo enseña a decidir si una imagen corresponde a una estructura, a un artefacto útil o a una ilusión, a partir del mecanismo que la genera. Aplica a todas las ventanas. La optimización de la imagen se trata en el capítulo 2; los sesgos del operador, en el capítulo 5.

Tres mensajes

• Técnico: los artefactos obedecen a supuestos físicos y pueden ser signo, ruido o fuente de error; conocer el mecanismo permite predecirlos.
• Clínico: cambiar plano, ángulo, frecuencia o dinámica es una prueba interna de realidad que separa anatomía de ilusión.
• Seguridad: la familiaridad con un patrón aumenta velocidad, pero también riesgo de cierre prematuro.

Lectura de 90 segundos

• Hallazgo central: la pantalla no es una fotografía sino una reconstrucción; una estructura real persiste en dos planos ortogonales y un artefacto suele cambiar o desaparecer.
• Línea roja: no etiquetar como patología una imagen que desaparece al corregir el ángulo o cambiar de plano.
• Conducta: ante una imagen inesperada, cambiar plano y ángulo, modificar ganancia o armónicos y buscar continuidad anatómica antes de concluir.
• Clip principal: pares patología-imitador con el mecanismo de cada ilusión.

Los supuestos que la imagen no cumple

Los cristales piezoeléctricos convierten pulsos eléctricos en ondas y los ecos en señales eléctricas. El equipo calcula la imagen a partir de la amplitud del eco, su tiempo de retorno y la dirección del haz. Para hacerlo supone que el sonido viaja en línea recta, a velocidad uniforme, y que cada eco procede del eje principal. Los tejidos incumplen esos supuestos con frecuencia; de allí nacen la mayoría de los artefactos [1,3].

La amplitud determina el brillo; el tiempo de ida y vuelta, la profundidad; y el elemento activo, la posición lateral. Si un eco recorrió más distancia de la supuesta, se ubicará demasiado profundo; si provino de un lóbulo lateral, aparecerá falsamente dentro del plano. La pantalla no es una fotografía, sino una reconstrucción: una imagen técnicamente atractiva puede ser falsa y una dominada por artefactos puede ser diagnóstica, como ocurre en pulmón [1,6].

Cómo interactúa el haz con los tejidos

Cuando el haz encuentra una interfaz, parte de su energía se refleja y parte continúa. Una gran diferencia de impedancia genera un eco intenso y poca penetración: aire, hueso y cálculos producen sombra o reverberación. El líquido atenúa poco, suele verse anecoico y genera refuerzo posterior. El gel elimina la interfaz aire-piel que, de otro modo, reflejaría casi toda la energía [1,2].

La impedancia acústica combina densidad y velocidad de propagación. Interfaces de impedancia semejante devuelven poco eco; las muy distintas producen reflectores brillantes. Las superficies grandes actúan como espejos y dependen del ángulo; las pequeñas dispersan señal en muchas direcciones y contribuyen a la textura del parénquima. La refracción cambia la dirección del haz al cruzar medios con velocidades distintas y puede duplicar o desplazar estructuras.

La incidencia también importa. Las superficies especulares, como pleura, diafragma o pared vascular, devuelven mejor el eco cuando el haz es perpendicular; si el corte es tangencial, pueden desaparecer o deformarse.

Catálogo razonado de artefactos

Los artefactos más útiles pueden resumirse por su mecanismo:

• Sombra limpia: cálculo, hueso, calcificación o cuerpo extraño muy reflectante.
• Sombra sucia y reverberación: gas o múltiples reflexiones; originan líneas A y pueden simular estructuras.
• Refuerzo posterior: mayor brillo detrás de líquido o una lesión quística.
• Imagen en espejo: duplicación a través de una interfaz intensa, habitual alrededor del diafragma.
• Lóbulos laterales y espesor de corte: ecos falsos dentro de cavidades anecoicas.
• Refracción y efecto tangente: duplicación, desplazamiento o diámetro falsamente pequeño [3,4,5].

En Doppler, el aliasing pliega las velocidades que superan la escala y puede simular flujo invertido o turbulento; la ganancia excesiva «sangra» color fuera del vaso y la insuficiente borra flujo real [8]. Ninguna regla ni artefacto son absolutos: la conclusión depende del mecanismo, la distribución y la concordancia clínica.

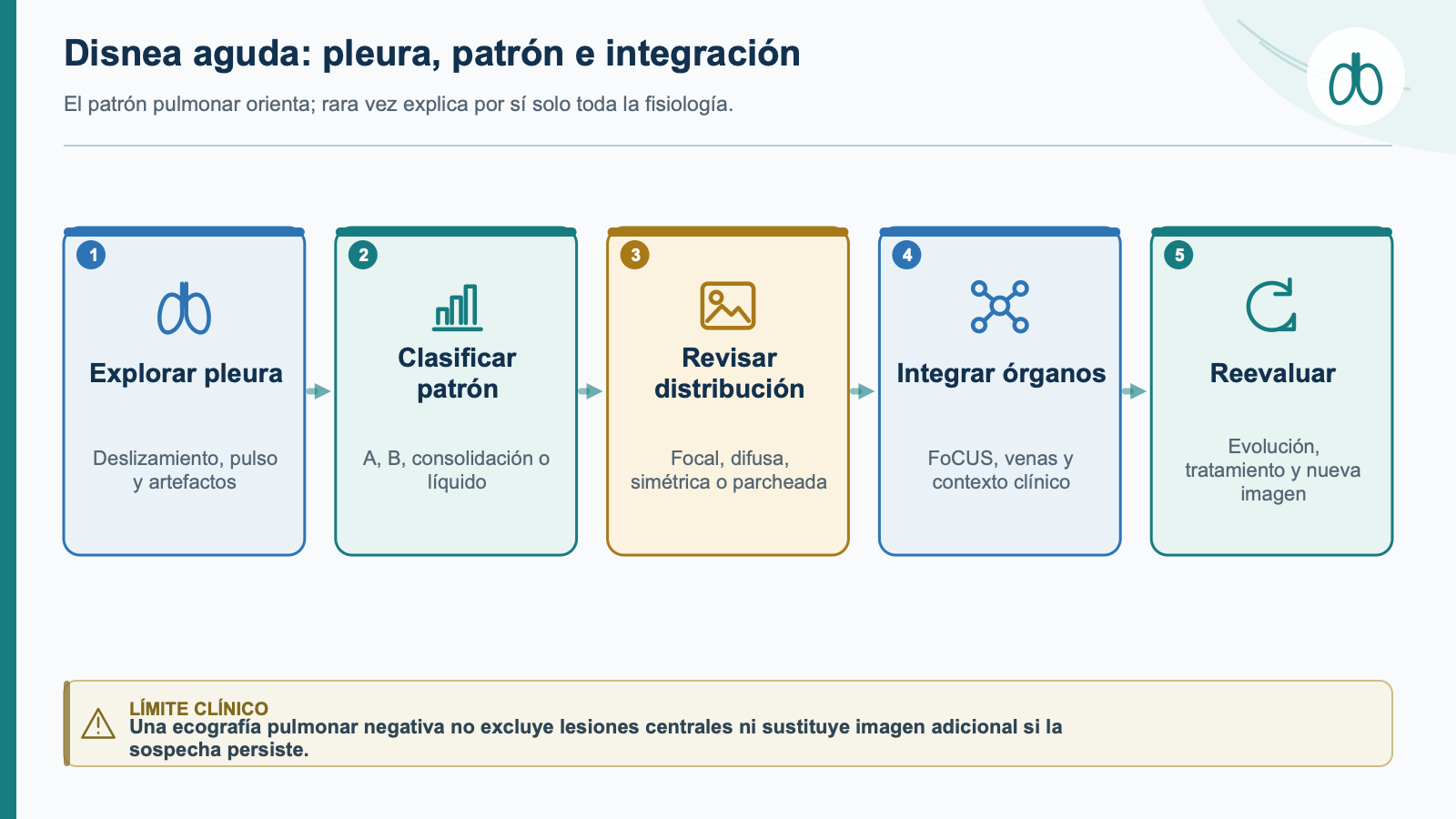

La prueba interna de realidad

Ante una imagen inesperada, cambie el plano y el ángulo, modifique ganancia o armónicos y busque continuidad anatómica. Una estructura real persiste en dos planos ortogonales; un artefacto suele cambiar o desaparecer. Esta comprobación evita confundir una imagen en espejo con consolidación o una reverberación aórtica con un colgajo intimal [3,4].

También pregunte dónde nace el hallazgo y cómo se mueve con el transductor. Los artefactos de reverberación suelen ser lineales, periódicos y dependientes de una interfaz intensa; la anatomía mantiene continuidad con estructuras vecinas. La sombra limpia favorece un reflector sólido; la sombra «sucia», gas. Si tras estas maniobras la duda persiste, la salida no es adivinar: es otra señal, otro operador u otra modalidad.

Percepción: cuando el error ya no es físico

La familiaridad con un patrón acelera el reconocimiento y, a la vez, favorece ver lo que se espera. El anclaje fija la primera explicación; la satisfacción de búsqueda detiene el examen tras el primer hallazgo compatible; el cierre prematuro confunde concordancia parcial con certeza [6,7]. Estos sesgos operan sobre imágenes técnicamente correctas, por lo que ninguna optimización los elimina.

La defensa perceptiva es conductual: buscar activamente el dato que refutaría la hipótesis, revisar el clip completo en lugar del fotograma favorable y, en hallazgos de consecuencia alta, pedir una segunda lectura. El capítulo 5 desarrolla el operador como parte del sistema diagnóstico.

Casos de contraste

Concordante. Una sombra limpia con foco brillante en el cuello vesicular persiste en dos planos, se desplaza con el decúbito y mantiene continuidad con la pared: cálculo enclavado. El mecanismo, la persistencia y la concordancia clínica apuntan en la misma dirección.

Discordante. Un «trombo» flotante en la vena yugular aparece solo en un plano, desaparece al reducir la ganancia y coincide con la profundidad de una válvula venosa. El mecanismo —lóbulos laterales sobre una cavidad anecoica más una estructura normal— explica la imagen mejor que la patología.

Autoevaluación

1. Nombre el mecanismo físico de la última imagen dudosa que vio y qué maniobra la habría confirmado o disuelto.
2. ¿Qué distingue una sombra limpia de una sucia, y qué implica cada una sobre el reflector?
3. En su última guardia, ¿qué hallazgo aceptó sin verlo en un segundo plano? ¿Qué habría cambiado si hubiera desaparecido?

Criterios de competencia

• Explica el mecanismo de los artefactos frecuentes y los reproduce o disuelve con maniobras dirigidas.
• Confirma todo hallazgo dudoso en dos planos ortogonales y con la dinámica esperada antes de informarlo.
• Reconoce sus propios patrones de cierre prematuro y aplica una comprobación de refutación en hallazgos de consecuencia alta.

Referencias

1. Bakhru RN, Schweickert WD. Intensive Care Ultrasound: I. Physics, Equipment, and Image Quality. Annals of the American Thoracic Society. 2013;10(5):540-548. doi:10.1513/annalsats.201306-191ot. DOI ↗
2. Mattu A. Clinical Ultrasound in the Emergency Department. Emergency Medicine Clinics of North America. 2024;42(4):xiii-xiv. doi:10.1016/j.emc.2024.06.001. DOI ↗
3. Blanco P, Volpicelli G. Common pitfalls in point-of-care ultrasound: a practical guide for emergency and critical care physicians. Critical Ultrasound Journal. 2016;8(1):15. doi:10.1186/s13089-016-0052-x. PDF ↗
4. Jeffers K, Tekmal S, Myers M. Ultrasound of the Aorta. Emergency Medicine Clinics of North America. 2024;42(4):791-803. doi:10.1016/j.emc.2024.05.005. DOI ↗
5. Walsh L, Duggan NM. Soft Tissue and Foreign Body Point-of-Care Ultrasound. Medical Clinics of North America. 2025;109(1):163-175. doi:10.1016/j.mcna.2024.07.005. DOI ↗
6. Buda N, Mendrala K, Skoczyński S, Pasquier M, Mazur P, Garcia E, et al. Basics of Point-of-Care Lung Ultrasonography. New England Journal of Medicine. 2023;389(21). doi:10.1056/nejmvcm2108203. OA ↗
7. Brockman N, Wong T. Pitfalls in Point-of-Care Ultrasound. Medical Clinics of North America. 2025;109(1):253-283. doi:10.1016/j.mcna.2024.08.008. DOI ↗
8. Goffi A, Al-Amoodi A, Buchanan B. Principles of Doppler Ultrasonography and Basic Applications for the Clinician. Medical Clinics of North America. 2025;109(1):217-236. doi:10.1016/j.mcna.2024.07.009. DOI ↗
